Ремонт механического секундомера своими руками

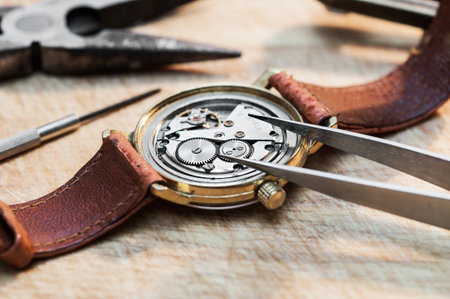

Разборка наручных часов

Поскольку довольно часто причиной остановки часов является загрязненность механизма, высыхание масла, проникновение влаги внутрь корпуса часов и т. д., то иногда бывает достаточно просто разобрать часы, при этом промыв или смазав их механизм. Перед разборкой часов изучите прилагаемую схему (рис. 1).

Рис. 1. Кинематическая и принципиальная схема механизма часов:

1 — баланс;

2 — ролик двойной;

3 — ось баланса;

4 — камень сквозной;

5 и 6—калош накладной и импульсный;

7 — копье;

8 — штифты ограничительные;

9 — вилка анкерная;

10 — ось анкерной вилки;

11 и 12—полеты входная и выходная;

13 — спираль;

14 — колодка спирали;

15 и 16 — штифты регулировочного градусника;

17 — колесо анкерное;

18 — камень сквозной;

19 — триб анкерного колеса;

20 — колесо секундное;

21 — триб секундного колеса;

22 — стрелка секундная;

23 — колесо промежуточное;

24 — триб промежуточного колеса;

25 — колесо центральное;

26 — триб центрального колеса;

27 — барабан;

28 — пружина заводная;

29 — вал барабана;

30 — накладка мечевидная;

31 — колесо барабанное;

32 — собачка;

33 — пружина собачки;

34 — муфта кулачковая;

35 — колесо заводное;

36 — триб заводной;

37 — вал заводной;

38 — рычаг переводной;

39 — пружина переводного рычага (фиксатор);

40 — рычаг заводной;

41 — пружина заводного рычага;

42 и 43 — колеса переводные;

44 — колесо вексельное;

45 — триб вексельного колеса;

46 — колесо часовое;

47 — стрелка часовая;

48 — стрелка минутная;

49 — триб минутной стрелки (минутник)

Разборка проводится в следующей последовательности:

— Снять заднюю крышку корпуса (удобнее всего подцепить ее ножом; некоторые крышки откручиваются). Как правило, такие неисправности, как лопнувшая пружина, сломанные или погнутые колеса, разболтавшиеся винты, видны сразу же.

— Если при беглом осмотре все выглядит целым, следует вынуть механизм из корпуса. Для этого сначала надо спустить заводную пружину; делается это так: заводной головкой собачка отводится в крайнее положение (момент завода) и придерживается пинцетом, а заводная головка в это время осторожно вращается пальцами. Затем извлекается заводной вал. Для этого надо установить его в положение перевода стрелок и ослабить винт переводного рычага. Потом механизм вынимается из корпуса и заводной вал опять становится на место. В некоторых моделях корпус часов устроен так, что механизм можно вытащить и без снятия заводного вала.

— Проверить пинцетом вращение центрального колеса (свободно ли оно движется и не соприкасается ли с руками окружающими деталями). Проверить на соприкосновение также барабан, спираль, баланс.

— Снять стрелки, освободить и снять циферблат.

Сначала снять секундную стрелку, затем минутную (удобнее всего пинцетом). Потом снять циферблат с часовым колесом и часовой стрелкой. Проверить состояние его ножек. Осмотреть стрелочный механизм, проверить вексельное и часовое колеса, проверить сцепление колес стрелочного механизма (для этого повращав их в прямом и обратном направлениях). Проверить, правильно ли фиксируются переводной и заводной рычаги.

— Снять с платины балансовый мост с узлом баланса. Отвернуть на 1,5–2 оборота винт колонки спирали, отделить узел баланса от моста. Вынув баланс из механизма, нельзя давать ему висеть на конце спирали.

— Снять анкерный мост и сам анкер (заводная пружина при этом должна быть полностью спущена).

— Снять центральное, промежуточное, секундное и анкерное колеса. Проверить их положение на оси и сцепление между каждым колесом и соответствующей ему шестеренкой, осмотреть зубья.

— Снять с платины барабан, открыть его и проверить состояние заводной пружины.

Чистка

Промывать детали часового механизма можно в бензине (желательно в прозрачном стеклянном сосуде). Уровень бензина не должен превышать 2 см.

Вначале промывают более крупные детали, например, платину и мосты, затем колеса и другие мелкие детали. Детали очищаются щеткой, сильно загрязненные пазы прочищаются заостренной палочкой.

Вымытые детали продуваются струей воздуха из резиновой груши. Очищенные детали надо брать только пинцетом.

Сборка

Сборка часов производится в обратной последовательности.

Основные причины неисправности наручных механических часов и их устранение

— Если при заводе часы потрескивают, причиной может быть поломка или износ заводного колеса. В обоих случаях колесо следует заменить.

Заводное колесо может быть перекошено; чтобы исправить этот недостаток, достаточно затянуть винты. Перекос или изогнутость заводного вала приводят к тому же результату. Вал следует заменить.

Наконец, в ось заводного колеса могла попасть грязь.

В этом случае деталь надо промыть.

— Если туго переводятся стрелки, то причина, скорее всего, — заводской дефект переводного колеса, которое следует заменить.

— Если механизм не переключается с перевода стрелок на завод, надо проверить, не прижат ли за водной рычаг переводным (в этом случае отогните рычаг) или не ослабла ли пружина заводного рычага (пружину придется заменить).

— Если механизм завода выключается самопроизвольно, это значит, что фиксирующая часть пружины переводного рычага вышла из паза. Отогните пружину вниз.

— Если заводной вал вращается рывками из-за того, что погнут, следует выпрямить или заменить его.

— Если пружина не держится в заведенном состоянии, это значит, что сломана пружина собачки, которую надо заменить, или отвернулся винт собачки (тогда достаточно затянуть его).

— Если пружина туго заводится, следует смазать заводное колесо.

— Если часы не заводятся, значит, заводная пружина вышла из зацепления с крючком на валу барабана или лопнула в пределах первого внутреннего витка.

— Если при заводе часов пружина сперва идет с трудом, а затем срывается, значит, она лопнула в пределах 2–3 первых витков.

— Если минутная стрелка касается в одной точке стекла или циферблата, значит, погнута ось центрального колеса.

— Если механизм часов работает, но стрелки не вращаются, что обычно возникает из-за частого перевода стрелок, то необходимо заменить фрикционный узел (минутник с ведущим колесом).

— Если при переводе стрелок слышится треск, так как зубья вексельного колеса сломаны или погнуты, следует его выпрямить или заменить.

— Если при заводе пружины стрелки быстро вращаются, следовательно, сломалось одно из колес в основной колесной системе. Осмотрите ее и замените сломанное колесо.

— Если колеса вращаются тяжело, цепляясь друг за друга, надо проверить зазоры между ними и посмотреть, не попала ли в систему пыль.

— Если сломана заводная пружина, из-за чего при заводе она прокручивается до бесконечности, замените пружину.

— Если часы спешат и при этом слышится дополнительный стук, это значит, что заводная пружина слишком сильная и ее следует заменить.

— Если полностью заведенные часы останавливаются раньше времени, причина в том, что пружина проскальзывает в барабане из-за слишком большого количества масла. Промойте барабан в бензине, а пружину протрите папиросной бумагой.

Кроме того, может быть стерта головка пружины, которую в этом случае надо заменить.

— Если часы идут вяло, следует проверить, хорошо ли смазана пружина и не смята ли она.

— Если часы заводятся с трудом, то, скорее всего, от отсутствия масла в точке соприкосновения пружины и барабана. Смажьте пружину.

— При ходе часов слышен звон спирали: она периодически задевает близко расположенные детали.

— Календарь срабатывает неправильно по следующим причинам: диск календаря заклинивает на платине из-за того, что он погнут, диск лучше заменить; с трудом вращается из-за попавшей стружки или пыли (ее надо счистить), не затянуты винты крепления диска (закрепить), слишком много или слишком мало масла на штифтах толкателя и фиксатора.

— Если часовое колесо зажато циферблатом, его необходимо прогнуть.

— Если циферблат качается из-за плохого закрепления в платине или из-за сломанной ножки циферблата, надо завинтить до упора циферблатные винты. Если это не поможет, замените циферблат.

— Если циферблат сместился от центрального положения, отогните ножки циферблата и установите его по центру.

— Если стрелки соприкасаются друг с другом, установите их правильно.

— Если механизм качается в корпусе, затяните винты крепления.

— Если заводной ключ не фиксируется для завода пружины или перевода стрелок, следует проверить, не сломана ли пружина переводного рычага (фиксатора) или сам рычаг. В этом случае его придется заменить. Если рычаг цел, нужно затянуть до упора его винты.

Если часы останавливаются без видимых причин, проверьте следующие узлы:

— сцепление минутника с ведущим колесом. Оно может быть слишком слабым, в таком случае следует снять минутник с обода колеса, прижать колесо пинцетом и отверткой отогнуть фрикционные лепестки к центру. Если желаемый результат не достигнут, то лучше заменить весь узел;

— может быть сломан или погнут зуб часового колеса, тогда надо заменить часовое колесо.

Пыль и грязь, попавшие в колесную систему, также могут быть причиной остановки. Необходимо промыть механизм, а также проверить, не попал ли в механизм какой-нибудь сломанный винт.

Если часы останавливаются из-за того, что колеса покрыты коррозией, то ее можно попробовать снять; если колеса разъедены сильно, то лучше заменить их.

Часы могут останавливаться из-за того, что погнуты или срезаны зубья барабана, в этом случае надо заменить и барабан и заводную пружину. Кроме того, в барабане могут скапливаться грязь или стружка, поэтому его надо промыть в бензине, а пружину протереть бумагой.

Недостаточный зазор между деталями анкерного хода (например, анкерной вилкой и штифтами) может провоцировать вялый или меняющийся ход часов или даже их остановку.

Дефекты регулятора хода могут привести к тому, что часы будут спешить за один час на несколько минут. Например, за колонку или штифты регулятора может захлестнуться спираль. В таком случае витки спирали надо снять с колонки или штифтов, установить спираль на место и исправить ее, если она деформирована.

Разборка будильника

Процесс разборки будильника немного отличается от разборки наручных часов, поэтому он рассматривается отдельно. Детали устройства механического будильника — на рис. 2.

Рис. 2. Кинематическая схема будильника:

1 — узел баланса;

2 — вилка анкерная;

3 — колесо анкерное с трибом;

4 — колесо секундное с трибом;

5 — колесо сигнальное;

6 — колесо часовое;

7 — барабан хода с валом и пружиной;

8 — пружина запора сигнала;

9 — скоба с валом и молоточком;

10 — колесо храповое сигнальное с трибом;

11 — барабан сигнала с валом и пружиной;

12 — колесо центральное с трибом;

13 — колесо промежуточное с трибом

Движение передается от барабана (7) на центральный триб с центральным колесом (12).

С центрального колеса вращение передается на триб промежуточного колеса (13), затем — на секундное колесо (4) и на анкерное колесо (3). Анкерное колесо через анкерную вилку (2) передает импульс движения на балансовый регулятор.

Механизм сигнала работает следующим образом: движение передается от барабана (11) на триб сигнального колеса (10). Колесо приводит в движение спусковую скобу с валом и молоточком (9). Вся эта система представляет собой спусковой регулятор.

Сигнал действует через специальную пружину (8), которая давит на часовое колесо (6), прижимая его к сигнальному колесу (5). Когда выступ на часовом колесе совпадает с выступом на втулке часового колеса, механизм сигнала приходит в движение.

При разборке будильника в первую очередь надо отвернуть и снять заводные ключи хода и сигнала, затем снять кнопки перевода стрелок. Отвернуть три винта крепления крышки корпуса, снять их. Вынуть кнопку запора сигнала, после чего отвернуть втулку, в которой она находилась, и снять втулку с корпуса.

Вынуть механизм из корпуса. Снять минутную и часовую стрелки. Положить механизм циферблатной стороной вниз. Отвернуть три винта крепления подциферблатника и снять его вместе с сигнальным колесом и сигнальной стрелкой. Перевернуть механизм циферблатной стороной вверх для того, чтобы разобрать механизм перевода стрелок.

Основные неисправности механизма будильников и методы их устранения

— Если минутная стрелка соскочила с вала центрального колеса, замените ее.

— Если заводной ключ касается окружающих деталей, замените его.

— Если стрелки трутся о циферблат, установите их так, чтобы они были параллельны друг другу.

— Если заводная пружина не держится в заведенном состоянии, надо до упора завернуть винт пружины собачки или заменить пружину, если она сломана.

— Если будильник вообще не заводится, надо проверить следующие детали: вал барабана, на котором может быть сорвана резьба; заводное колесо, на валу которого также может быть сорвана резьба. Испорченные детали надо заменить.

— Если будильник спешит, причиной может быть слишком сильная пружина хода. В таком случае во время хода часов слышится характерный пристук.

Пружину надо заменить.

— Если за каждый час будильник спешит на несколько минут, значит, спираль баланса захлестнулась за близлежащие детали (в этом случае ее надо осторожно снять и установить на место) или же сама спираль слиплась из-за попадания смазки (промойте спираль).

— Если будильник отстает, надо проверить пружину хода. Она может быть смята, растянута из-за долгого использования (в этом случае — замените) или просто плохо смазана. Если с пружиной все в порядке, надо проверить баланс. Его спираль может быть неправильно установлена, в механизм могла попасть пыль и загрязнить баланс, наконец, может отсутствовать смазка (или наоборот — смазки слишком много и она загустела).

— Если будильник останавливается через некоторое время после завода, прежде всего следует проверить, не попала ли в колесную систему пыль или грязь; затем осмотреть винты, так как они могут отворачиваться или ломаться. Далее — проверить, нормально ли сидят колеса системы на своей оси и не покрыты ли они коррозией (если коррозия сильная, колеса необходимо заменить). Другие причины:

∙ износ зубьев анкерного колеса, которое в таком случае придется заменить;

∙ нарушение зацепления в колесной системе;

∙ сломанные или погнутые зубья барабана (тогда придется менять не только барабан, но и заводную пружину);

∙ сломанная пружина хода.

— Если пружина хода заводится до бесконечности, причиной может быть либо поломка пружины, которую следует заменить, либо то, что пружина отцепилась от крючка вала барабана. В этом случае надо закрепить внутренний виток пружины.

— Если пружина сигнала не держится в заведенном состоянии, следует проверить собачку сигнала; ее пружина может быть сломана или у нее откручен винт.

— Если пружина сигнала заводится до бесконечности, причины те же, что и при бесконечном заводе пружины хода.

Как выглядят отдельные детали часового механизма и каковы основные неисправности этих деталей (для механических часов)

Платина

Платиной называется специальное основание, на котором крепятся все детали часового механизма.

Для крепления деталей в платине делаются углубления и выступы (расточки). Соответственно, форма и размеры платины зависят от формы и размера часов. Делают платину, как правило, из латуни. Для того чтобы укрепить вращающиеся детали, нужны мосты, представляющие собой специальные латунные пластины различной формы и размеров. Например, в механических часах при помощи мостов крепятся следующие части: колесная система, система баланса, анкерная вилка и барабан. В том случае, если часы имеют дополнительные устройства (календарь, подзавод и т. д.), они тоже крепятся на мостах.

Детали двигателя

Двигатель является источником энергии для механических часов. Различаются два типа двигателей — гиревые и пружинные.

Гиревые двигатели могут работать только в стационарных условиях и отличаются большими размерами, поэтому их применяют в устройстве напольных, настенных, а также башенных и других крупных часов.

Пружинные двигатели более компактны и более разнообразны, чем гиревые, но менее точны.

Состоит такой двигатель из барабана, его вала и заводной пружины. Двигатели могут различаться по конструкции как самих пружин, так и по устройству барабана. Барабан может быть подвижным или неподвижным. Если барабан подвижен, значит, на нем и укреплена заводная пружина, если неподвижен, пружина укреплена на валу, который и вращается, барабан же остается зафиксированным. Как правило, двигатель с неподвижным барабаном используется в основном в крупногабаритных механизмах.

В часах упрощенной конструкции, например, в будильниках, иногда могут применятся пружинные двигатели без барабанов. В этом случае пружина крепится прямо к валу.

Барабан пружинного двигателя состоит из корпуса, крышки и вала. Корпус выглядит как металлическая коробка цилиндрического вида, у нижней кромки которой расположен зубчатый венчик. На дне корпуса расположено отверстие вала. Такое же отверстие имеется на крышке барабана. Кроме того, с краю крышки расположен паз для открывания крышки. Заводная пружина прикрепляется к валу специальным крючком. Наружный конец пружины крепится на барабане при помощи замка. Продолжительность хода часов от одного завода зависит именно от пружины, т. е. от ее размеров.

Все заводные пружины, кроме тех, что изготовлены из нержавеющей стали, подвержены коррозии. Она может возникнуть из-за попадания на пружину влаги или пыли.

Заводная пружина наряду с крючками барабана и заводного вала, зубьями барабана и барабанного колеса и пружинной собачки — это наиболее часто ломающиеся детали пружинного двигателя.

Первая операция при ремонте двигателя — вскрытие барабана. Это следует делать очень осторожно, так как неправильное вскрытие барабана может привести к его поломке. Вынимая пружину из барабана, берите ее за внутренний конец и осторожно придерживайте, чтобы она не могла мгновенно развернуться.

Заводная пружина может быть разорвана посередине или сразу в нескольких местах. Такую пружину надо заменить. Также пружина может быть оборвана на внутреннем витке. В этом случае ее надо попробовать исправить. Для этого внутренний виток пружины приходится вытягивать и распрямлять, следя, чтобы он не потерял свою спиральную форму.

Барабан может быть перекошен на валу, его зубья поломаны или деформированы, а также искривлены крышка или дно барабана. Если на зубьях барабана имеются заусенцы или царапины, их нужно зачистить.

Погнутые зубья распрямляются отверткой или ножом.

Если зубья сломаны, барабан придется менять.

Барабанное колесо, крепящееся на валу барабана, тоже может быть перекошено, искривлены или поломаны его зубья. В этом случае колесо лучше заменить, но если нет такой возможности, то недостающие зубья можно вставить, выпилив их из старого барабанного колеса и припаяв оловом.

Еще одной часто ломающейся деталью, особенно в наручных часах, является пружина собачки, изготовляемая из тонкой стальной проволоки (рояльной струны). В случае поломки легко можно изготовить новую пружину из отрезка струны. Если часы крупногабаритные, то пружина выпиливается из ленточной стали.

При установке пружину протирают сначала чистой тряпочкой, затем — промасленной папиросной бумагой. Конец пружины при этом придерживают плоскогубцами, стараясь не прикасаться к ней пальцами. При установке новой пружины в барабан используют либо специальное приспособление для навивки пружин, либо старый барабан с прорезанным в боку отверстием.

Это необходимо для того, чтобы пружина ровно легла в барабан и, кроме того, позволяет не трогать ее пальцами и не загрязнять при установке.

После того как пружина установлена и ее наружный виток закреплен на барабане, ее смазывают двумя-тремя каплями масла и закрывают крышку вала. Чтобы она держалась плотнее, барабан надо сжать между двумя брусками твердого дерева.

В гиревом двигателе наиболее уязвимыми деталями являются цепи, так как в процессе работы они постепенно растягиваются и отдельные звенья их могут раскрываться. Если это произошло, восстановить цепь можно с помощью плоскогубцев. Сначала звено цепи сжимают в продольном направлении, для того чтобы сошлись разошедшиеся концы, затем — в поперечном, чтобы исправить форму звена.

Если деформировано большое количество звеньев (до 20), то весь отрезок цепи можно убрать, на часах это практически не отразится. Более длинный отрезок цепи надо будет возместить.

Детали основной колесной системы (ангренажа)

Ангренаж — это одна из основных систем зубчатого зацепления, входящих в часовой механизм. Все часовые колеса состоят из двух частей — латунного диска с зубьями и оси со стальным трибом (шестеренкой). Триб, как правило, изготовлен как одно целое с осью. Вращение передается с колеса на триб (в механических часах).

Все дефекты зубчатой колесной передачи, как правило, обусловлены дефектами зацепления (слишком мелкое или слишком глубокое зацепление, сломанные или перекошенные зубья и так далее). Поэтому каждую пару колес следует проверять отдельно. Если выяснится, что какая-то пара колес вращается недостаточно свободно, надо проверить целостность зубьев по всей окружности и правильность расположения осей. По отношению к платине они должны быть перпендикулярны.

Если зубья колеса погнуты, их можно исправить при помощи широкой отвертки. В том случае, если зубья сломаны, лучше, конечно, заменить колесо. Но когда поломан только один зуб, его возможно заменить новым. Для этого в ободе колеса выпиливается прямоугольное отверстие, куда вставляют латунную пластинку. Затем припаивают новый зуб и обрабатывают напильником.

Детали регулятора хода

Колебательная система, или регулятор хода — очень важная деталь в механизме часов. Именно от него зависит точность хода часов. В наручных часах используется балансовый регулятор хода (баланс со спиралью). Внешне он представляет круглый обод.

крепящийся на оси. К верхней части оси прикреплен внутренний конец спирали (тонкой пружины). Изменением длины спирали можно регулировать период колебаний баланса, то есть суточный ход часов.

Длина спирали изменяется при помощи специального устройства, называемого градусником, или регулятором. Градусник крепится на балансовом мосту. На выступе градусника при помощи штифтов или специального замка крепится наружный виток спирали. На балансовом мосту имеется разметка со знаками «+» или «-». Если стрелку-указатель градусника переместить в сторону знака «+», то часы пойдут быстрее, если в сторону знака «-» до медленнее.

Иногда вместо штифтов или замка используются два ролика с рукояткой для вращения.

Регулятор—деталь очень хрупкая, и при повреждениях его обычно заменяют. Однако иногда, особенно если повреждения мелкие и незначительные, его можно починить.

Повреждения градусника могут быть следующие:

∙ неисправности штифтов градусника, которые в таком случае надо заменить, изготовив новые из куска латунной проволоки;

∙ коррозия самого градусника, легко исправляемая шлифовкой и полировкой;

∙ и, наконец, слабое крепление градусника.

Исправление деформированной спирали — задача слишком сложная. Поэтому в случае поломки или деформации спираль лучше заменить.

Детали спуска

В современных часах в основном применяются так называемые анкерные спусковые устройства.

Они передают энергию завода на баланс или маятник. Спусковое устройство состоит из ходового колеса, анкерной вилки и установленного на оси баланса двойного ролика с эллипсом.

Анкерная вилка, или просто анкер, представляет собой латунный либо стальной рычаг, в пазах которого расположены так называемые палеты — трапециевидные пластины, сделанные, как правило, из синтетического рубина. Между палетами и зубьями ходового колеса должен быть зазор, не позволяющий им заклиниваться. Если зазор недостаточен, палету можно переместить с помощью острой деревянной палочки.

Если палета сломана или на ребре появились сколы, ее надо заменить. Новая палета устанавливается в предварительно очищенный паз и приклеивается шеллаком.

Для предохранения анкера от случайных ударов и сотрясений имеется специальное устройство — так называемое копье. Оно делается из латунной проволоки. Копье не должно быть слишком коротким или слишком длинным, касаться платины и шататься в отверстии анкера.

Ремонт ходового колеса, в принципе, аналогичен ремонту других колес, входящих в состав часового механизма. Основные дефекты колеса также стандартны — это деформация и поломка обода и зубьев колеса, деформация оси, перекос колеса.

Любой, даже самый мелкий дефект зубьев ходового колеса может нарушить работу часов, поэтому в случае поломки зубьев колесо лучше заменить.

Если зубья колеса изношены неравномерно, колесо можно исправить на токарном станке, подровняв зубья напильником.

Сложность ремонта и хрупкость деталей анкерного спуска часто заставляет в случае поломки менять все спусковое устройство.

Детали стрелочного механизма

К стрелочному механизму относятся следующие детали: минутный триб (шестеренка), часовое колесо, вексельное колесо с вексельным трибом, переводное колесо. Колеса и трибы стрелочной передачи не имеют собственных осей.

На центральной оси крепится минутный триб, на втулке которого вращается часовое колесо. Вексельное колесо с вексельным трибом установлены на специальной оси, сделанной в виде штифта, закрепленного в платине. В наручных часах ось составляет с платиной одно целое.

Вексельный триб или вексельное колесо приходится ремонтировать нечасто. Большой радиальный зазор вексельного триба может вызвать перекос вексельного колеса и испортить зацепление его зубьев с зубьями минутного триба, а также зацепление часового колеса с вексельным трибом. В случае такого дефекта приходится менять ось вексельного триба, что легко сделать, если, конечно, она выполнена в виде штифта. Если же ось составляет с платиной одно целое, то старую надо будет срезать, а на ее месте просверлить отверстие и в него запрессовать новую ось необходимого вам диаметра.

В том случае, если платина слишком тонкая и вы беспокоитесь за ее прочность, ось надо осторожно пропаять.

Если же, напротив, триб вексельного колеса слишком туго насаживается на ось, тогда отверстие триба прошлифовывают, вводя в него медную проволоку, покрытую смесью масла с мелким наждаком.

Ось вексельного триба должна быть достаточно длинной, чтобы слегка выступать над его поверхностью. Это необходимо для того, чтобы триб не соприкасался с циферблатом. Если же триб слишком высок и все-таки трется о циферблат, то торец триба стачивают на мелкозернистом наждачном камне, после чего отверстие и зубья триба надо очистить от заусенцев.

Основной деталью стрелочной передачи, обеспечивающей движение всего стрелочного механизма, является минутный триб. Поскольку он насажен на центральную ось, то довольно частым видом ремонта является исправление посадки триба. Надо следить, чтобы при переводе стрелок минутный триб свободно проворачивался на оси, не вызывая торможения часового механизма.

Если у минутного триба слишком короткая и толстая трубка втулки, надо ее проточить. Для этого ее можно сжать кусачками, введя в отверстие минутника стальную иглу.

Следующая важная деталь стрелочной передачи — часовое колесо. Оно насажено на втулку минутного триба и должно вращаться совершенно свободно, но радиальный зазор при этом должен быть минимальным, чтобы колесо не перекашивалось. Иначе зацепление между часовым колесом и вексельным трибом будет нарушено. В том случае, если колесо все-таки перекосилось, придется изготовить новую трубку часового колеса. Для этого надо подобрать латунную проволоку подходящего диаметра, просверлить в ней отверстие и вытачать новую трубку.

Наконец, последняя деталь — переводное колесо. Причиной его некачественной работы зачастую является износ оси, из-за чего колесо неправильно сидит на ней. Если слишком разработалось отверстие оси, то под колесо надо подложить латунную шайбу; если же колесо просто болтается на оси (избыточный радиальный зазор), следует или заменить ось, или вточить в колесо втулку.

Кроме того, при недостаточной высоте оси переводное колесо может заедать. Чтобы устранить этот дефект, колесо надо прошлифовать на наждачном камне.

Зубья вексельного и часового колес могут быть вставлены заново по методу, описанному на с. 22. А зубья переводного колеса исправить сложнее, поскольку оно обычно изготовляется из стали. Проще заменить колесо целиком.

Детали механизма завода пружины перевода стрелок (ремонтуара)

У всех моделей часов механизм завода пружины и перевода стрелок во многом сходен. Различаются, как правило, лишь способы, которыми прикрепляются друг к другу составляющие этот механизм колеса.

В состав ремонтуара входят следующие детали: барабанное колесо, которое закреплено на квадратной части вала барабана, заводное колесо и заводной триб, установленный на заводном валу.

Заводное колесо устанавливается в гнезде барабанного моста и закрепляется накладной шайбой. При ее откручивании надо помнить, что винт, удерживающий шайбу, может иметь левую нарезку.

Если часы старые, то такой винт может вообще отсутствовать. В таком случае заводное колесо крепится шайбой с резьбовым отверстием.

Заводное колесо и заводной триб вращаются под прямым углом друг к другу и соединяются при помощи зацепления. Обычно у заводного колеса имеется один зубчатый венец для зацепления, но в часах устаревшей конструкции заводное колесо имеет два зубчатых венца: один предназначен для взаимодействия заводного колеса с барабанным, а второй, на торце, для взаимодействия с заводным трибом.

Если перевод стрелок в часах осуществляется, как в большинстве современных моделей, при помощи кнопки, то ремонтуар будет содержать кулачковую муфту, состоящую из заводного триба и заводной муфты. Устанавливаются они на заводном валу. На цилиндрической части вала расположен заводной триб, на квадратном — заводная муфта.

Сам заводной вал закреплен в платине.

В заводную муфту входит рычаг, который опускается при нажатии кнопки. Опустить рычаг можно при помощи пружинки.

Заводная пружина часов действует таким образом: вращающийся заводной вал увлекает насаженную на него заводную муфту, которая вращается вместе с валом и своими торцовыми зубьями зацепляет заводной триб, который передает свое движение заводному колесу.

Когда заводной вал вращается в обратную сторону, то собачка барабанного колеса тормозит барабанное и заводное колеса, а вместе с ними и заводной триб.

Когда вы хотите перевести стрелки, то нажатие кнопки приводит к зацеплению нижнего торцового зубчатого венца заводной муфты с вексельным колесом. Механизм завода пружины оказывается отключенным, и происходит перевод стрелок.

Если вы осматриваете механизм перевода стрелок, то необходимо тщательно проверить состояние зубьев всех колес и трибов, зазоры всех вращающихся деталей, а также то, насколько правильно взаимодействуют друг с другом рычаги.

Если обнаружится, что зубья заводного триба и заводной муфты погнуты, сломаны или стерты, то ремонт их бесполезен. Такие детали могут быть только заменены.

Одной из часто ломающихся деталей ремонтуара является заводной вал. Заводские причины дефектов могут быть следующие:

— слишком тонкая квадратная часть вала недостаточно четко входит в отверстие в заводной муфте;

— занижен диаметр заводного вала;

— выточка для переводного рычага на валу слишком узкая;

— заплечик заводного вала слишком короток для установки заводного триба;

— тонкая или короткая цапфа заводного вала.

В современных часах заводная головка выполнена как одна деталь, но в часах устаревших конструкций она представляет собой две детали; основная (собственно головка) и капсула, сделанная из мягкого металла (золота или серебра), которым обтягивают основную головку. Если покрытие головки нарушено, ее следует заменить.

Крепление головки на резьбе заводного вала должно быть надежным и крепким, ни в коем случае не допускающим самопроизвольных отвинчиваний.

Если заводную головку приходится менять, то обратите внимание на правильность выбора ее формы и размера. Так, например, заводная головка не должна слишком плотно прилегать к корпусу часов и должна быть достаточно большой, чтобы при заводе часов ее было удобно захватить пальцами.

Детали внешнего оформления

К деталям внешнего оформления часов относятся: циферблат, стрелки, корпус.

Корпус современных часов составлен, как правило, из четырех деталей: крышки, стекла с ободком, корпусного кольца. Если часы устаревшей конструкции, то у их корпуса могут быть две задние крышки.

Принципиальная схема соединения корпуса наручных часов такова: в проточку корпусного кольца запрессовывается стекло. Крышка часов навинчивается на корпусное кольцо и имеет уплотняющую прокладку. Заводной вал с головкой выводится в отверстие корпусного кольца через специальную втулку.

Корпусы — наручных часов разделяются по своим защитным свойствам на пыле-, влаго- и водонепроницаемые. Из них наиболее распространенным типом защиты корпуса является влагонепроницаемый.

Тип корпуса и его герметические свойства в основном зависят от конструктивных особенностей и качества уплотняющих прокладок.

Влагонепроницаемый корпус предназначен для того, чтобы предохранять часы от коррозии в помещениях с высокой влажностью или от проникания дождевых капель и т. д. Что касается конструктивных особенностей, то влагонепроницаемый тип корпуса мало отличается от других.

Защитные свойства корпуса часов зависят от надежности уплотнения. Все три типа корпуса имеют так называемую ремонт механического секундомера своими руками резьбовую книжку с уплотняющей прокладкой. Для того чтобы вывести заводной валик наружу, в корпусе имеется отверстие, снабженное втулкой-уплотнителем.

В часах с влагонепроницаемым корпусом плотность соединения повышают при помощи прокладок из хлорвинила или мягких металлических сплавов (например, свинец-олово). Самые распространенные — простые резьбовые крышки с прокладками, которые укладываются в кольцевой паз корпусного кольца. Крышки, закрепляемые в корпусном кольце при помощи дополнительного резьбового кольца, встречаются реже.

Что касается размеров и наружного оформления корпуса часов, то в этом отношении наблюдается большое разнообразие. Самые распространенные формы для часов — круглые, квадратные и прямоугольные, многогранные, а также в виде кулонов, брошей и даже перстней.

Большинство дефектов корпуса зависит, как правило, именно от его уплотнения. Если уплотняющее кольцо деформировано или повреждено, лучше его заменить; но, если замена невозможна, тогда соединение крышки с корпусом смазывают специальной смесью, сделанной из небольшого количества пчелиного воска и вазелина. Чтобы получить нужную смазку, смесь нагревают и тщательно размешивают. Когда образуется однородная масса, смазку наносят тонким слоем на край корпусного кольца.

Затем устанавливается крышка. После того как слой воска застывает, соединение крышки с корпусом герметизируется.

Самое уязвимое место влагонепроницаемого корпуса — это отверстие в корпусном кольце, через которое выводится заводной вал с насаженной на него заводной головкой. Такое соединение уплотняется втулками, устанавливаемыми в отверстии корпусного кольца. В часах некоторых конструкций имеется дополнительное пружинное кольцо, надеваемое на уплотняющую втулку. Втулка — самая изнашиваемая деталь этого узла.

Наиболее удачной конструкцией соединения является такая, при которой заводная головка навинчивается на шейку корпусного кольца. При этом она сама является уплотняющей пробкой. Если необходимо завести часы или перевести стрелки, головку отворачивают и слегка вытягивают из корпуса, после чего она функционирует как обыкновенная заводная головка.

Корпусы некоторых наручных часов, особенно женских, зачастую не имеют даже пылезащиты. В таких случаях корпус изготавливается в виде квадратной или круглой коробочки, в нижней части которой находится механизм, а верхняя половина, несущая стекло, надета на нижнюю и прикрывает собой циферблат. Поскольку механизм вставлен в нижнюю половину корпуса очень плотно, то часто при вскрытии такого корпуса механизм застревает и извлечь его довольно затруднительно. В этом случае необходимо осторожно установить механизм на место, а затем снова попробовать вытащить его, подсунув нож или отвертку под лапки платины, выступающие над кромкой нижней половины корпуса. Ни в коем случае не пробуйте приподнимать механизм за края циферблата.

Если корпус часов водо- или влагонепроницаемый, то механизм в нем обычно лежит свободно.

Для лучшей его фиксации в корпусе может быть установлено специальное пружинное кольцо, лапки которого упираются в заднюю крышку часов и в бортик платины. Иногда эти пружинные кольца выполняют функцию дополнительного противоударного устройства, являясь амортизатором.

Некоторые часовые механизмы перед установкой в корпус закрывают тонким латунным защитным кожухом со стороны мостов. При разборке механизма кожух, естественно, требуется удалить.

Как правило, в большинстве случав кожух на механизме не закрепляется и снять его нетрудно. Если кожух закреплен одним или двумя винтами, то их легко убрать.

В часах некоторых конструкций, как устаревших, так и современных, механизм закреплен в корпусе двумя винтами. Головка винтов может быть нормальной или частично срезанной. Чтобы вытащить механизм, винты с нормальной головкой следует вывернуть полностью. Если механизм закреплен винтами с частично срезанной головкой, их достаточно повернуть на пол-оборота, чтобы срез был направлен к корпусному кольцу.

Стекла для часов изготовляются, как правило, из синтетических материалов (чаще всего из плексигласа). Однако сами по себе плексигласовые стекла еще не могут обеспечить необходимой герметичности. Если стекло предназначено для влагозащитного корпуса, то допускается простая запрессовка стекла в корпусное кольцо; но при создании водонепроницаемых корпусов для обеспечения необходимой герметичности применяют дополнительное металлическое или пластмассовое кольцо.

Еще одним недостатком плексигласа является то, что он гигроскопичен, то есть поглощает влагу. В условиях сильной влажности (например, во время дождя или даже тумана) плексиглас может пропустить влагу внутрь корпуса часов. Если после этого наступит внезапное охлаждение часов, то на внутренней стороне корпуса и на стекле осядут капли воды, что обязательно приведет к коррозии стальных деталей механизма. Поэтому для повышения герметичности некоторых моделей часов в последнее время стали снова применять силикатные стекла.

Что касается возможных дефектов часовых стекол, то органические стекла с царапинами, а также покрывшиеся трещинами или отдельными матовыми пятнами необходимо заменить или тщательно отполировать. Не следует заменять силикатные стекла органическими.

В качестве материалов для изготовления корпусов настольных, настенных и напольных часов используются в основном дерево или пластмасса, реже металл. Корпуса будильников в большинстве случаев делают из металла или пластмассы. Заменить стекла в них несложно, а сам корпус практически не подвергается ремонту. Тем не менее лучше все-таки проверить отдельные детали корпуса, по возможности исправить вмятины и царапины на его поверхности (если корпус металлический).

Если корпус часов деревянный, то лопнувшие швы на нем надо аккуратно залить столярным клеем.

Циферблаты часов закрепляются специальными боковыми винтами. Винты зажимают ножки циферблата в отверстиях платины. Иногда циферблат может привинчиваться непосредственно к платине.

При разборке механизма циферблат надо снимать очень осторожно. Если на циферблате имеется гальваническое покрытие, то прикосновение пальцев может оставить на нем неустранимые пятна.

Кроме того, их поверхность легко можно оцарапать.

Циферблаты с эмалевым покрытием от легкого нажима получают сколы и трескаются. Если циферблат тонкий, то при неосторожном обращении он легко гнется.

Когда вы снимаете циферблат, то боковые винты следует отвернуть лишь настолько, чтобы можно было сделать это без усилий. После снятия циферблата эти винты надо опять завернуть, иначе они могут потеряться.

Если ножка циферблата сломана, можно припаять новую, но только в том случае, если циферблат эмалевый. На нем очищают место, где должна быть установлена новая ножка. Чтобы при этом циферблат не прогнулся и не потрескался, его надо поддерживать снизу пальцем. Ножки изготовляют из медной проволоки, диаметр которой должен равняться диаметру соответствующего отверстия в платине.

К центральному отверстию циферблата подбирается латунная втулка, входящая без зазора в это отверстие. Ее надевают на втулку часового колеса.

Затем сквозь соответствующее отверстие платины размечаются места пайки. Пайку нужно производить быстро, чтобы циферблат не успел прогреться. Пламя надо направлять преимущественно на проволоку ножки, нагревая ее до полного расплавления припоя.

Расположение стрелок на циферблате может быть нарушено. Если ось секундной стрелки не совпадает с центром секундной шкалы циферблата, то при отсчете времени может возникнуть ошибка в несколько секунд. В будильниках такой дефект может послужить причиной неправильной подачи сигнала.

Однако дефекты центрирования можно исправлять только в ограниченных пределах. Если циферблат металлический, то у него можно осторожно подогнуть ножки. Для этого циферблат следует установить на платине, положить на него деревянную пластинку и осторожно постучать по соответствующей стороне циферблата молотком.

К сожалению, на современных циферблатах, где употребляется в основном гальваническое или лаковое покрытие, замена ножки практически невозможна, так как даже самый незначительный нагрев циферблата вызовет появление на его поверхности неизгладимых пятен.

Загрязненный циферблат необходимо очистить.

Эмалевый циферблат лучше чистить бензином. В том случае, если он потрескался или слишком сильно загрязнен, его надо промыть. Для этого натрите циферблат мылом, а затем промойте его теплой водой. Чтобы удалить грязь из трещин, надо протереть циферблат срезом сырой картофелины. После промывки циферблат сушат, завернув в папиросную бумагу.

Печатные циферблаты, а также циферблаты с серебрением поля плохо переносят чистку. Бензин и спирт для их очистки применять вообще нельзя.

Если заменить циферблат невозможно, а знаки на нем стерлись, можно написать их черной краской или тушью. Для написания лучше использовать деревянную палочку.

Если знаки (штрихи и цифры) на циферблате не нарисованные, а приклеенные, то их лучше отполировать и покрыть бесцветным лаком.

Что касается стрелок часов, то прежде всего, конечно, они должны быть определенной длины и прочно удерживаться на осях. Стрелки не должны соприкасаться одна с другой или задевать циферблат или стекло. Если вы меняете стрелки, то лучше, чтобы они также соответствовали внешнему оформлению часов по форме и цвету.

Секундную стрелку лучше устанавливать по ходу часов, что дает возможность контролировать соприкосновение стрелки с циферблатом или платиной.

Если секундная стрелка расположена по центру циферблата, то она имеет изогнутый конец и устанавливается с зазорами относительно минутной стрелки и стекла. Боковая секундная стрелка должна быть совершенно плоской и проходить над циферблатом с минимальным зазором. Зазор между стрелками надо тщательно проверить по всей окружности циферблата.

Снимать стрелки удобнее всего пинцетом. Отверстие в стрелке должно соответствовать диаметру несущей оси. Если отверстие слишком узкое, надо его расширить при помощи сверла. Сверлят в несколько приемов, постепенно применяя сверла большего диаметра.

При нормальной длине минутной стрелки ее острие должно перекрывать от половины до двух третей ширины минутной шкалы. Если стрелка слишком длинная, ее можно подогнать, положив стрелку на толстое стекло и обрезав ее концы ножом. Конец часовой стрелки должен закрывать не более одной трети цифр.

В том случае, если циферблат часов не плоский, а изогнутый, минутная стрелка обычно сильно сближается со стеклом в районе чисел 6 и 12 и с циферблатом в районе чисел 3 и 9. Эти места необходимо тщательно проверить, чтобы не допустить соприкосновения стрелки со стеклом или циферблатом.

Особенности устройства и ремонта наручных механических часов сложных конструкций

К таким часам относятся следующие: часы с противоударным устройством, часы с автоподзаводом, с различными сигнальными устройствами, с одинарным или двойным календарем и т. д. Ремонт таких часов в домашних условиях более затруднен, но возможен.

Довольно популярными в настоящее время являются часы с центральной секундной стрелкой и противоударным устройством (рис. 3).

Рис. 3. Кинематическая схема механизма часов с центральной секундной стрелкой и противоударным устройством:

1 — рычаг переводной;

2 — колесо заводное;

3 — собачка;

4 — барабан с валом и пружиной;

5 — колесо барабанное;

6 — колесо центральное;

7 — триб центральной секундной стрелки;

8 — колесо промежуточное;

9 — колесо секундное;

10 — узел баланса;

11 — устройства противоударные;

12 — вилка анкерная;

13 — анкерное колесо с трибом;

14 — колесо часовое;

15 — триб минутный;

16 — колесо вексельное;

17 — колесо переводное;

18 — рычаг заводной;

19 — муфта кулачковая;

20 — триб заводной;

21 — вал заводной

Пружинный двигатель таких часов находится внутри наглухо закрытого барабана. Такая конструкция удобна для того, чтобы грязь не попадала в двигатель, а смазка не вытекала наружу. Колесная система состоит из небольшого количества колес (в данной конструкции их всего 4 — анкерное, секундное, промежуточное и центральное). В центральном колесе (6) имеется сквозное отверстие. Через него проходит триб (7). На оси триба жестко закреплена секундная стрелка.

Противоударное устройство в часах предназначено для предотвращения поломки или деформации одной из самых хрупких деталей — оси баланса. Принцип работы противоударного устройства заключается в том, что опоры баланса, поддерживаемые в определенном положении пружиной, при боковом толчке смещаются, предохраняя ось, а затем возвращаются в исходное положение.

На базе противоударного устройства также могут быть изготовлены дополнительные системы, такие как автоподзавод, сигнальное устройство или календарь.

Календарные устройства могут быть одинарные (показывают числа месяца), двойные (показывают число, день недели или название месяца) и тройные (показывают все три даты).

Для того чтобы ознакомиться с принципом действия календарного устройства часов, изучите прилагаемую схему часов с одинарным календарем (рис. 4).

Рис. 4. Кинематическая схема часов «Слава» 2414:

1 — указатель дат;

2 — рычаг;

3 — пружина рычага;

4 — пружина толкателя;

5 — кулачок;

6 — звездочка указателя дней недели;

7 — колесо часовое;

8 — колесо фрикционное;

9 — узел баланса;

10 — вилка анкерная;

11 — колесо анкерное;

12 — колесо секундное с трибом;

13 — колесо промежуточное с трибом;

14 — колесо центральное с трибом;

15 — колесо вексельное;

16 — колесо переводное;

17 — барабаны с пружинами;

18 — механизм завода пружины и перевода стрелок;

19 — узел переключателя;

20 — колесо передаточное;

21 — колесо передаточное заводное

Движение передается от одного барабана второму барабану (17) через заводное передаточное колесо (21). Затем через передаточное колесо (20) движение передается на триб центрального колеса (14). После этого импульс поступает на триб промежуточного колеса (13), на триб секундного колеса (12), на триб анкерного колеса (11) и анкерную вилку (10). Уже с анкерной вилки движение передается балансовому регулятору. Для перевода стрелок движение передается через вексельное колесо (15) на часовое (7). На втулке часового колеса жестко закреплена часовая стрелка.

Механизм календарного устройства монтируется на платине часов с циферблатной стороны.

Колесо календаря напрессовано на часовом колесе. Календарное колесо сцепляется зубьями с суточным колесом, которое совершает один оборот в сутки. На суточном колесе жестко укреплен так называемый кулачок. Он действует на переключатель, на узле которого закреплена собачка. Под воздействием собственной пружины собачка поворачивается относительно оси, захватывает зуб указателя дат и под действием пружины переключателя передвигает его. Указатель дат фиксируется при помощи пружины фиксатора.

Разборка часового механизма

Откройте корпус, выньте механизм из основания корпуса и снимите все стрелки. Снимите циферблат часов, предварительно отвернув на 1–2 оборота винты крепления циферблата. Затем надо снять с механизма узел баланса с мостом, предварительно отвернув винт моста баланса.

Откройте замок регулировочного градусника, отверните на один оборот винт крепления колонки и снимите узел баланса со спиралью. Доверните этот винт до упора и потом ослабьте пружину.

Отверните два винта анкерного моста и снимите с механизма мост и анкерную вилку. Затем отверните два винта центрального моста и снимите центральный мост. Потом можно снять секундное и анкерное колеса.

Отверните два винта, крепящие основную колесную передачу, и снимите мост. Колесную передачу лучше разбирать в следующем порядке: передаточное, центральное, промежуточное колеса и передаточный триб.

Отверните два винта барабанных колес и снимите их. Отверните три винта барабанного моста и снимите мост и барабаны.

Установите платину часов на подставку циферблатной стороной вверх.

Отверните три винта крепления моста календаря и снимите мост. На мосту календаря находятся фиксатор и его пружина, которые нужно снять в первую очередь. Затем снимите с механизма указатель дат.

Отверните винт суточного колеса и снимите суточное и часовое колеса. Отверните винт пружины переключателя и снимите пружину. Отверните винт моста вексельного колеса и снимите мост, потом снимите с него вексельное и переводное колеса. Наконец, отверните винт узла толкателя и снимите толкатель.

Сборку механизма часов проводят в обратной последовательности, но календарное устройство собирают в последнюю очередь. Для этого поставьте уже собранный механизм на подставку циферблатной стороной вверх и установите на платине указатель дат. Поверните мост календаря нижней стороной вверх. Вставьте пружину фиксатора в предназначенный для нее паз и установите фиксатор на штифт. Затем переверните мост календаря и установите его на платину часов, после чего доверните винты моста.

Вращение указателя дат против часовой стрелки должно происходить свободно и без заеданий, поэтому его надо проверить вручную, до того как вы закроете крышку часов.

Ремонт наручных часов с автоматическим подзаводом пружины

Автоподзавод пружины применяется, как правило, в наручных часах. Механизм автоподзавода состоит из четырех основных узлов: инерционного сектора, реверсивного устройства, редуктора и собственно подзавода пружины.

Механизм может быть сконструирован различным образом — вращение инерционного сектора бывает односторонним или двусторонним, ограниченным или свободным.

Механизм автоподзавода двустороннего действия сделан отдельным блоком, позволяющим производить сборку узла подзавода вне механизма. Автоматический подзавод пружины осуществляется за счет вращения инерционного сектора, передающего движение реверсивным муфтам.

При вращении инерционного сектора против часовой стрелки движение от триба инерционного сектора передается на реверсивное колесо. При этом происходит заклинивание храповика собачками и триб реверсивных колес начинает вращаться, передавая движение первому колесу подзавода, а реверсивное колесо работает вхолостую.

Триб первого колеса подзавода передает вращение на второе колесо подзавода и жестко связанное с ним нижнее второе колесо подзавода. От этого колеса движение передается на заводное колесо подзавода, жестко связанное с храповиком. Через собачку движение с храповика передается на заводное колесо и от него на барабанное колесо.

При вращении по часовой стрелке инерционного сектора реверсивное колесо работает вхолостую, а другое колесо через триб передает движение на первое колесо подзавода. Далее движение осуществляется так же, как при вращении инерционного сектора против часовой стрелки.

Ремонт крупногабаритных часов

Крупногабаритными часами считаются настольные, настенные и напольные часы. Важной особенностью механизма крупногабаритных часов является наличие двух платин — передней и задней, между которыми располагается колесная система. Как правило, платины таких часов имеют прямоугольную форму. Кроме того, в них проделаны большие смотровые отверстия.

В крупногабаритных часах может быть использован как пружинный, так и гиревой двигатель. Настольные часы обычно выпускают с пружинным двигателем и с балансовым регулятором хода.

Пружинный двигатель применяется и для настенных часов (часы с гиревым двигателем — «ходики» — сейчас весьма редки). В качестве регулятора хода настенных часов употребляются как маятники, так и балансы.

Для напольных часов применяются гиревой двигатель и маятниковый регулятор.

Маятниковые часы

Часы, в механизме которых используется маятниковый регулятор, называются маятниковыми. В зависимости от вида двигателя маятниковые часы подразделяются на гиревые и пружинные.

Маятниковые часы могут быть различных размеров и конструкций, простые и сложные, например с такими дополнительными устройствами, как бой, кукушка. Самой простой конструкцией маятниковых часов являются часы-ходики с гиревым двигателем (рис. 5).

Рис. 5. Кинематическая схема часов с гиревым двигателем:

1 — поводок;

2 — скоба;

3 — колесо анкерное;

4 — колесо промежуточное;

5 — колесо центральне;

6 — колесо вексельное с трибом;

7 — ось минутного триба;

8 — колесо часовое;

9 — триб минутной стрелки;

10 — цепь;

11 — гиря;

12 — маятник

Гиря (11) надета на цепь (10), которая, в свою очередь, закреплена на металлической звездочке, находящейся за колесом. Для того чтобы цепь не могла соскочить со звездочки, ее закрепляют двумя боковыми шайбами и трехлепестковой пружиной, выступающей в качестве запирающей собачки. В целом весь этот узел называется блочком.

Блочок установлен так, чтобы свободно вращаться на втулке центрального колеса (5). Колесо неподвижно закреплено на оси триба минутной стрелки (9). Сама минутная стрелка насажена на конец триба.

Когда гиря опускается, цепь вращает звездочку по часовой стрелке. Вместе с ней вращается и весь блочок. Согнутые лепестки пружины попадают в окна центрального колеса (5), и колесо начинает вращаться по часовой стрелке. Вместе с центральным колесом вращается и ось (7) с минутной стрелкой. Ось делает один оборот в час.

Чтобы начало двигаться часовое колесо, движение передается сначала на триб минутной стрелки (9), затем на вексельное колесо (6) и его триб. Число оборотов часового колеса (8) в 12 раз меньше числа оборотов триба минутной стрелки.

На втулку часового колеса насаживается часовая стрелка. Центральное колесо приводит в движение триб промежуточного колеса (4), оттуда движение передается на триб анкерного колеса (3), а с него — на скобу (2).

Скоба предназначена для поддержания колебаний маятника (12). Импульсы на маятник она подает через поводок (1). Помимо этого, скоба периодически затормаживает и освобождает анкерное колесо.

Когда вы поднимаете гирю, то звездочка, а вслед за ней и весь блочок начинают вращаться против часовой стрелки. В этом случае трехлепестковая пружина просто скользит своими лепестками по поверхности спиц центрального колеса.

Механизм часов с кукушкой

Часы с кукушкой изготовляют на базовой механической основе часов-ходиков. В принципе, это обычные часы с боем, но механизм боя в этих часах отбивает каждые полчаса и час, сопровождая каждый удар кукованием кукушки, появляющейся в окне панели циферблата. Иногда, довольно редко, можно встретить также часы с кукованием без боя.

Принцип работы механизма боя (кукования) прост (рис. 6).

Рис. 6. Кинематическая схема часов с кукушкой:

1 — валик рычагов счетчика;

2 — триб анкерного колеса;

3 — колесо анкерное;

4 — валик скобочный;

5 — рычаг включения боя;

6 — кронштейн со штифтом;

7 — рычаг счетчика;

8 — рычаг замыкания;

9 — кулачок;

10 — колесо стопорное;

11 — триб ветряка;

12 — триб стопорного колеса;

13 — триб центрального колеса;

14 — колесо центральное;

15 — пластина ветряка;

16 и 17 — мехи левый и правый;

18 и 19 — валики с рычагами подъема правого и левого мехов;

20 — звездочка;

21 — валик рычага боя со спиралью;

22 — колесо боя;

23 — триб счетного колеса;

24 — колесо счетное;

25 — колесо промежуточное;

26 — рычаг поворота кукушки;

27 — триб промежуточного колеса;

28 — триб вексельного колеса;

29 — колесо вексельное;

30 — колесо центральное;

31 — колесо часовое;

32 — колесо минутное;

33 — штифт минутного колеса

Он заключается в освобождении механизма для начала движения колесной системы, ударов боя и их прекращения. Стрелочный механизм автоматически отпирает механизм боя, после чего он действует в течение короткого времени. Для этого на минутном колесе (32), которое вращается на центральной оси стрелок, закреплены два штифта (33). Эти штифты вращаются вместе с колесом, которое, как известно, делает один оборот в час. Каждые полчаса штифт поднимает двуплечий рычаг включения боя (5). Этот рычаг упирается в штифт оси рычага замыкания (8) и поднимает его. В корпусе часов установлены два деревянных свистка. К верхним концам этих свистков крепятся маленькие меха с крышками, сделанными из кожи. Для приведения мехов в движение используются подъемные валики (18, 19), которые взаимодействуют со звездочкой (20).

Когда один из мехов поднимается, то приподнимает и хвост кукушки. За счет этого фигурка кукушки наклоняется вперед. Сама же фигурка устанавливается на поворотном кронштейне (6).

Когда рычаг замыкания поднят, то он освобождает штифт стопорного колеса (10) и колесо немного прокручивается, в результате чего находящийся на нем штифт падает на выступ двуплечего рычага включения.

После всех этих действий штифт минутного колеса переместится настолько, что освободит лежащий на нем двуплечий рычаг включения. Когда минутная стрелка подходит к числу 12 или 6, то этот рычаг падая возвращается в свое первоначальное положение. Таким образом освобождается штифт стопорного колеса и приводится в действие механизм кукушки.

Появление кукушки происходит следующим образом: фигурка кукушки установлена на специальном кронштейне, который приводится в действие от рычага замыкания механизма боя.

Когда рычаг поднимается, кронштейн кукушки поворачивается, открывая дверцу и в то же время выдвигает кукушку в окно.

При подъеме мехи втягивают внутрь воздух. Когда же мехи опускаются, то на них действует вес крышек и воздух выходит через свисток. В результате свистки издают звук, напоминающий кукование.

Чтобы кукование строго соответствовало показаниям стрелок часов, в механизм боя встроен счетный круг. Он соединен со счетным колесом (24) и вращающимся счетным трибом (23), который крепится на оси звездочки. На счетном круге располагаются выступы неодинаковой величины (размеры выступов зависят оттого, какое количество требуемых сигналов кукушки или боя предусмотрено в данной конструкции часов). При повороте счетного круга очередная выемка оказывается под рычагом счетчика (7). Этот рычаг опускается вместе с рычагом замыкания и останавливает стопорное колесо (10), а вместе с ним и весь механизм.

Дефекты механизма боя

Если вы обнаружили, что фигурка кукушки застряла и не может вернуться обратно в корпус часов, из-за чего дверца не закрывается, откройте заднюю стенку корпуса и проверьте, где находится хвостовая часть фигурки. Она должна быть расположена на верхней плоскости свистка. Если хвост соскочил с нее, верните кукушку в прежнее положение и хорошенько закрепите на кронштейне.

Если звук голоса кукушки кажется вам слишком слабым или звучит надтреснуто и искаженно, то отверните винты крепления мехов и выньте мехи из корпуса. Поднимая и опуская мехи, проверьте их звучание. Причина может быть в засорении звуковой щели мехов. Прочистив звуковую щель мехов, добейтесь нужного тона и силы звука. В том случае, если звук дребезжащий, рычаг меха надо слегка подогнуть вверх. Если же звук слишком слабый — вниз.

Если звук кукушки на получасах и часах не совпадает с показаниями стрелок, проверьте штифт поворотного валика. Он может быть отогнут. Чтобы устранить неисправность, штифт подгибают вверх.

Это легко можно сделать, не разбирая часы, а просто открыв дверцу в правом окне корпуса.

Если количество ударов боя не соответствует фактическим показаниям стрелок часов, снимите гирю боя и поставьте часовую стрелку на то число на циферблате, сколько было ударов боя. Затем повесьте гирю боя обратно и установите показания часовой и минутной стрелок на настоящее время.

Если же несоответствие все-таки не удается исправить, значит, не отрегулирован зазор рычага счета в пазах счетного круга. Отрегулировать его можно, подогнув ножки рычага счета. Чтобы сделать это, не нужно разбирать механизм часов: просто откройте заднюю стенку корпуса и проверьте, в каком месте счетного круга сбивается бой, и подогните носик рычага включения боя в нужную сторону.

Если вы обнаружили, что штифты минутного колеса погнулись или выпали, нужно сделать следующее. Снимите стрелки и, сняв крючок, откройте дверцу кукушки. Затем отверните и снимите панель корпуса. Повесьте гирю боя и пронаблюдайте за работой механизма.

Снимите минутное колесо и втулку. Погнутые штифты минутного колеса можно выправить на месте, а слабо закрепленные или выпавшие штифты ставят обратно и закрепляют.


Источник: http://litresp.ru/chitat/ru/%D0%A1/solncev-g/remont-chasov-svoimi-rukami-posobie-dlya-nachinayuschego-mastera/2


Поделись с друзьями



Рекомендуем посмотреть ещё:


Закрыть ... [X]

РЕМОНТ СЕКУНДОМЕРОВ Декор стен своими руками и подручными средствами

Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками Ремонт механического секундомера своими руками

ШОКИРУЮЩИЕ НОВОСТИ
