Насос ВОРСКЛА БЦН 1,1-18У1,1М, насос HELZ БЦН 1,1-20У

Насос ВОРСКЛА БЦН 1,1-18У1,1М, насос HELZ БЦН 1,1-20У

Насос ВОРСКЛА БЦН 1,1-18У1,1М

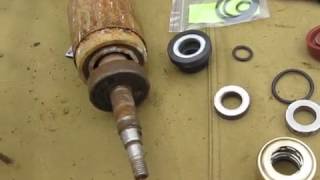

ремонт насоса бцн своими руками видео

Электронасосы серии БЦ (ВОРСКЛА) предназначены для подачи чистой воды в системах водоснабжения, водоподачи, полива и орошения. Подача воды может осуществляться из открытых водоемов, колодцев, скважин, резервуаров. Электронасосы могут использоваться в станциях автоматического водоснабжения для поднятия давления.

Технические характеристики
Асинхронный 2-х полюсный двигатель
Изоляция класса F
Класс защиты IP 54
1

220 V 50 Hz
Установлена автоматическая тепловая защита
Всасывающий патрубок - G 1 1/4
Нагнетающий патрубок - G 1 1/4

Конструктивные характеристики
Корпус насоса, двигателя из алюминия
Наружная вентиляция
Рабочее колесо из алюминия
Механичесоке торцевое уплотнение из графита

Объемная подача при номинальном общем напоре, м3/час- 4
Напор, - 18м
Максимальный напор, - 22м
Наибольшая глубина всасывания - 7м
Потребляемая мощность - 720Вт
Напряжение сети - 220В
Наружный диаметр насоса max - 205 мм
Масса, не более - 11,5

Центробежные поверхностные насосы БЦ 1.1 HELZ (Харьков)

Центробежные поверхностные насосы БЦ 1.1 Бытовой центробежный насос БЦ 1.1 У1.1 предназначен для перекачки воды; полива огородов, садов, газонов; подачи воды из открытых водоемов (рек, озер, прудов), а также колодцев, резервуаров, скважин.

Основные отличия насосов БЦ 1.1 и БЦ 1.1 с малым колпаком
1. Замена конденсатора. В насосе БЦ 1.1 с малым колпаком используется новая обмотка статора, обладающая повышенным пусковым моментом и устойчивостью к перегревам, что позволило отказаться от громоздкого блока пусковых конденсаторов.
2. Замена торцевого уплотнения. Применение нового графито-керамического уплотнения «Burgmann» (ФРГ) полностью исключает возможность попадания перекачиваемой воды в двигатель насоса.
3. Замена колпака насоса. Замена конденсатора позволила изменить конструкцию колпака насоса. Вес электронасоса БЦ 1.1 с малым колпаком уменьшился на 0,5 кг, а высота - на 55 мм. В результате насос стал более компактным, устойчивым и удобным в транспортировке.

Характеристики:
Параметры БЦ 1.1
Номинальный напор, м 20
Максимальный напор, м 22
Номинальная объемная подача, м3/час 3,96
Вакуумметрическая высота всасывания, м 8
Номинальная потребляемая мощность, кВт 0,725
Номинальное напряжение, В 220
Масса, кг 11,0

Условия эксплуатации насоса:
температура перекачиваемой воды - 1-35o С
температура воздуха - 1-45o С
не допускается погружение насоса в воду

Цена:
HELZ БЦН 1,1-20У -668грн
Насос ВОРСКЛА БЦН 1,1-18У1,1М - 620грн

Контактные телефоны - (044) 361-48-83
Факс - (044) 502-90-29
e-mail

Создан 06 мая 2008

Насос БЦ 1.1

Центробежные поверхностные насосы БЦ 1.1

Бытовой центробежный насос БЦ 1.1 У1.1 предназначен для перекачки воды; полива огородов, садов, газонов; подачи воды из открытых водоемов (рек, озер, прудов), а также колодцев, резервуаров, скважин.

Основные отличия насосов БЦ 1.1 и БЦ 1.1 с малым колпаком:

  1. Замена конденсатора. В насосе БЦ 1.1 с малым колпаком используется новая обмотка статора, обладающая повышенным пусковым моментом и устойчивостью к перегревам, что позволило отказаться от громоздкого блока пусковых конденсаторов.
  2. Замена торцевого уплотнения. Применение нового графито-керамического уплотнения «Burgmann» (ФРГ) полностью исключает возможность попадания перекачиваемой воды в двигатель насоса.
  3. Замена колпака насоса. Замена конденсатора позволила изменить конструкцию колпака насоса. Вес электронасоса БЦ 1.1 с малым колпаком уменьшился на 0,5 кг, а высота - на 55 мм. В результате насос стал более компактным, устойчивым и удобным в транспортировке.

Насос БЦ 1.1 с малым колпаком

Номинальный напор, м

Максимальный напор, м

Номинальная объемная подача, м3/час

Вакуумметрическая высота всасывания, м

Номинальная потребляемая мощность, кВт

Номинальное напряжение, В

Условия эксплуатации насоса:

  • температура перекачиваемой воды - 1-35o С
  • температура воздуха - 1-45o С
  • не допускается погружение насоса в воду

Устройство центробежных поверхностных насосов БЦ 1.1

Насос бытовой центробежный БЦ 1.1 представляет собой моноблок, состоящий из электродвигателя с конденсаторной приставкой и насосной части.

Соединение насоса с питающей сетью осуществляется посредством провода с вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. В корпусе установлено устройство уплотнительное (торцевое уплотнение) с ресурсом на весь срок службы насоса.

В насосе применены подшипники закрытого типа (пополнение смазки не требуется). Для герметизации насосной камеры и обеспечения брызгозащищенности блока конденсаторов применены резиновые кольца.

Для защиты электродвигателя при аварийных режимах работы насос снабжен защитным реле типа РТТ-1Р-02. Конструкцией насоса предусмотрена ручка для транспортировки.

Возможные неисправности центробежных поверхностных насосов БЦ 1.1 и методы их устранения

При заливке насоса вода не задерживается во всасывающем трубопроводе.

Неисправен обратный клапан.

Очистить контактные поверхности кольца и корпуса или заменить кольцо.

Насос не всасывает воду.

1. Насос не залит водой.
2. Высота всасывания более 7 м.
3. Во всасывающем трубопроводе подсасывается воздух.
4. Засорился клапан.

1. Залить водой.
2. Уменьшить высоту всасывания.
3. Устранить подсос в соединениях всасывающего трубопровода.
4. Очистить клапан.

Насос не обеспечивает высоту всасывания.

Подсос воздуха через всасывающий трубопровод.

Устранить подсос через трубопровод.

Насос работает с малой объемной подачей.

1. Малое число оборотов двигателя, большое падение напряжения в сети.
2. Велико сопротивление напорного патрубка, засорен или имеет резкие изгибы трубопровод.

1. Добиться стабильного напряжения в сети.
2. Уменьшить сопротивление или заменить трубопровод.

Насос не разворачивается.

1. Нет напряжения в сети.
2. Отложение солей после стоянки.

1. Восстановить напряжение, проверить предохранители, устранить обрыв провода.
2. Отключить электронасос от сети, провернуть вал:
- через всасывающие отверстие отверткой (при снятом с установки насосе);
- в отверстие между ребрами корпуса (если насос смонтирован на установке).

Насос часто останавливается из-за срабатывания реле.

1. Насос не защищен насоса от прямых солнечных лучей.
2. Большая объемная подача.

1. Поставить навес.
2. Установить вентиль на нагнетающем трубопроводе и уменьшить объемную подачу до номинальной.

Большая объемная подача.

Подготовка к работе центробежных поверхностных насосов БЦ 1.1 и порядок работы

1. При любом варианте монтажа рабочее положение насоса БЦ вертикальное.

2. Для повышения удобства пользования насосом целесообразно установить систему водоснабжения по рекомендуемой схеме (см. рис. ниже).

3. Перед установкой центробежного насоса произвести пробный запуск на 5-10 секунд, затем прикрепить его к основанию с помощью шпилек М6, предварительно завернув их в отверстия, указанные на рисунке (см. раздел Устройство центробежных поверхностных насосов БЦ 1.1 ). При необходимости вал насоса перед запуском провернуть.

4. Главное условие успешного запуска и работы насоса – обеспечение герметичности всех стыкующихся элементов на всасывании.

5. Заливное устройство состоит из изогнутой под углом 90 о трубы диаметром G #189; (#189; ), вентиля и воронки. При установке насоса БЦ над водой необходимо иметь ввиду, что расстояние от уровня воды до насоса не должно превышать 7 м.

6. В случае установки насоса не над водоемом, а в некотором удалении расстояние от заборного патрубка до электронасоса по горизонтали не должно превышать 3 м.

7. При установке насоса для подачи воды из скважины диаметр обсадной трубы должен быть не менее 50 мм.

8. Запуск насоса может быть осуществлен только при условии полного заполнения водой всасывающего трубопровода и насосной части.

9. При откачке воды без подачи ее на какую-либо высоту для нормальной работы центробежного насоса без перегрузок необходимо в напорном трубопроводе создать некоторое сопротивление частичным перекрытием вентиля или применить напорный трубопровод меньшего диаметра.

Техническое обслуживание и правила хранения центробежных поверхностных насосов БЦ 1.1

1. В случае остановки работающего центробежного насоса из-за срабатывания реле, а также при случайном исчезновении напряжения в питающей сети включение насоса при отсутствии перегрузок и появлении напряжения в сети происходит автоматически. При исчезновении напряжения в питающей сети рекомендуется насос отключить и осуществить повторный запуск.

2. Для обеспечения долговечности насоса БЦ при любой схеме установки объемная подача не должна превышать номинальную.
Для предотвращения повышенного износа уплотнения необходимо избегать работы насоса без воды.

3. Если насос работает в колодце, то по окончании работы его необходимо поднять из колодца, чтобы не отсырела обмотка.

4. В случае продолжительного бездействия, а также в зимний период насос необходимо снять с установки, просушить и хранить в сухом помещении при температуре от 213 К (-60 о С) до 323 К (50 о С), смазав неокрашенные поверхности антикоррозийной смазкой.

5. В случае неисправности бытового центробежного насоса БЦ следует обратиться в специализированную мастерскую по ремонту бытовой техники.

ГАРАНТИЯ 18 МЕСЯЦЕВ

ООО «ПКФ Механика» продажа электродвигателей, насосов, промышленного оборудования

Насос HELZ серия БЦ 1.1-20

Выходное и выходное отверстие – 1 1/4

Параметры БЦ 1.1-20 (с большим колпаком)

Номинальный напор, м - 20

Максимальный напор, м - 22

Номинальная объемная подача, м3/ч -3,96

Максимальная объемная подача, м3/ч - 6,75

Вакуумметрическая высота всасывания, м - 8

Номинальная потребляемая мощность, кВт - 0,725

Номинальное напряжение, В 220

Конструкционные материалы:
Корпус насоса - сплав алюминиевый
Рабочее колесо - сплав алюминиевый
Вал - валовая сталь 45
Уплотнение по линии вала - графито-керамическое

ЛЕГЕНДАРНЫЕ ПОЛИВНЫЕ НАСОСЫ ЗА СВОЮ НАДЕЖНОСТЬ, НЕПРИХОТЛИВОСТЬ И ДОЛГОВЕЧНОСТЬ ЗАСЛУЖИВШИЕ ЗВАНИЕ НАРОДНЫХ.

Известны случаи бесперебойной работы насоса на протяжении 40 лет, в течение которых, кроме замены сальников, не потребовалось никакого ремонта

Насосы серии БЦ (БОЦМАН) отличает надежность, неприхотливость и долговечность.

Отличительные преимущества насосов БОЦМАН:

Электродвигатель собственной разработки и производства, что обеспечивает высокую надежность, а в случае поломки - несложный ремонт.

Замена конденсатора. Используется новая обмотка статора, обладающая повышенным пусковым моментом и устойчивостью к перегревам, что позволило отказаться от громоздкого блока пусковых конденсаторов.

Замена торцевого уплотнения. Применение нового графито-керамического уплотнения Burgmann (ФРГ) полностью исключает возможность попадания перекачиваемой воды в двигатель насоса.

Насосы оснащены комплексной защитой от перенапряжения и падения напряжения.

Замена колпака насоса (на малый колпак) позволила уменьшить его вес на 0,5 кг, а высоту сократить на 55 мм. Насос стал более компактным, устойчивым и удобным в транспортировке.

Корпус насоса и рабочее колесо выполнены из алюминиевого сплава.

Наработка на отказ — более 20 000 часов!

Внимание! Насосы серии БЦ (БОЦМАН) производства Харьковского электротехнического завода ХЭЛЗ очень популярны, поэтому их часто подделывают.

Обратите внимание, оригинальные насосы БОЦМАН (серия БЦ) маркированы защитной голограммой

несмотря на внешнюю схожесть, подделки и аналоги уступают оригиналу по техническим характеристикам - меньшая скорость закачки и глубина всасывания воды

аналоги и подделки сложно отремонтировать, как правило, приходится менять насос

низкое качество материала корпуса и рабочего колеса приводит к их скорому изнашиванию

у аналогов и подделок максимальная наработка на отказ вдвое меньше — до 10 000 часов
